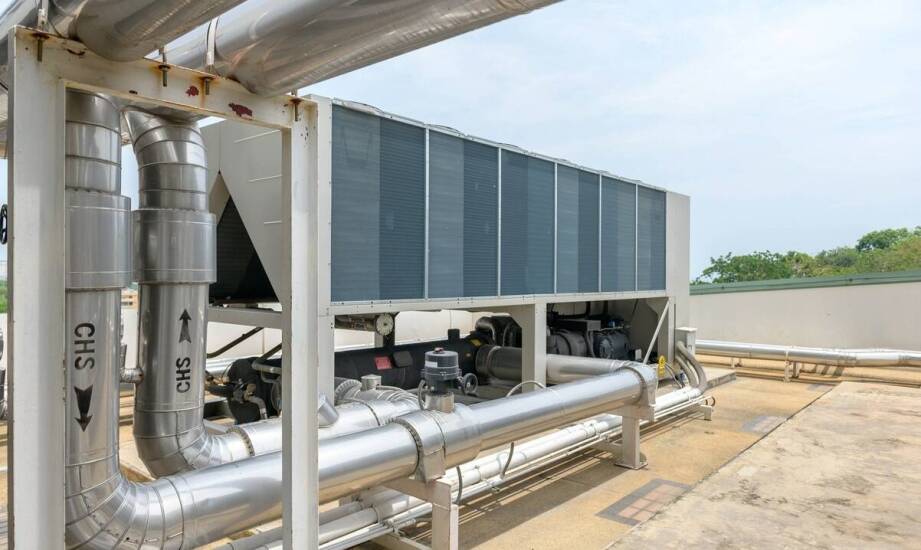

Kiedy absorpcyjne chłodzenie ma sens w obiekcie z ciepłem odpadowym

W zakładach przemysłowych, dużych obiektach komercyjnych czy instalacjach kogeneracyjnych często powstaje stałe ciepło odpadowe. Tradycyjnie traktuje się je jako stratę, jednak nowoczesne technologie pozwalają na jego efektywne zagospodarowanie. Zamiast marnować energię termiczną, można ją przekształcić w użyteczny chłód, który jest niezbędny do klimatyzacji pomieszczeń lub podtrzymywania procesów technologicznych. Wykorzystanie układów termicznych znacząco zmienia całkowity bilans energetyczny budynku. Właściwe zaplanowanie takiego systemu ułatwia optymalizację kosztów operacyjnych, odciążając jednocześnie lokalną sieć elektryczną w godzinach najwyższego zapotrzebowania. Przeniesienie ciężaru produkcji wody lodowej z prądu na ciepło wymaga jednak spełnienia konkretnych warunków brzegowych w samym obiekcie.

Zasada działania i kluczowe parametry instalacji

Urządzenia napędzane ciepłem wytwarzają chłód na zasadzie cyklicznej absorpcji oraz desorpcji, wykorzystując najczęściej roztwór bromku litu i wodę. Wewnątrz parownika czynnik chłodniczy odparowuje pod bardzo niskim ciśnieniem. Skutkuje to ochłodzeniem przepływającego medium do temperatury rzędu 5–12°C. Wytworzona w tym procesie para wodna trafia następnie do absorbera, gdzie jest pochłaniana przez stężony roztwór soli. Ten etap wymaga sprawnego i ciągłego odprowadzania nadmiaru ciepła do otoczenia, najczęściej za pomocą wież chłodniczych.

Kolejnym krokiem całego cyklu termodynamicznego jest regeneracja roztworu w generatorze. To właśnie w tym miejscu ciepło napędowe podgrzewa rozcieńczony absorbens, uwalniając z niego parę wodną. Proces ten zależy od dostępu do stabilnego źródła o odpowiednich parametrach fizycznych. Układ wymaga zasilania gorącą wodą odpadową o temperaturze od 70 do 95°C. Skroplona później para wraca z powrotem do parownika. W przeciwieństwie do urządzeń sprężarkowych pobór energii elektrycznej ogranicza się tu wyłącznie do zasilania pomp obiegowych.

Aby odpowiednio dobrany chiller absorpcyjny pracował z optymalną wydajnością, obiekt musi charakteryzować się specyficznym profilem użytkowym. Najważniejszym kryterium pozostaje stałe obciążenie bazowe przez co najmniej 2000 do 4000 godzin rocznie. Maszyny tego typu zajmują dużo miejsca i charakteryzują się znaczną masą ze względu na objętość płynów roboczych. W budynkach, w których zrzuty ciepła pojawiają się sporadycznie, zastosowanie omawianej technologii rzadko znajduje uzasadnienie techniczne i ekonomiczne.

Porównanie technologii i przykłady zastosowań w przemyśle

Zestawienie agregatów zasilanych termicznie z tradycyjnymi maszynami sprężarkowymi ujawnia diametralnie różną charakterystykę pracy. Rozwiązania absorpcyjne pobierają znikomą ilość prądu, ale oferują zdecydowanie węższy zakres regulacji wydajności. W ich przypadku stabilna produkcja chłodu odbywa się w przedziale od 30 do 100% mocy nominalnej. Z kolei nowoczesne sprężarki inwerterowe płynnie dostosowują się do chwilowych wahań zapotrzebowania budynków.

Widoczne różnice dotyczą również samego wskaźnika efektywności COP, opisującego stosunek uzyskanego chłodu do dostarczonej energii. W jednostkach termicznych wynosi on przeważnie od 0,7 do 1,4. Konwencjonalne chłodnictwo sprężarkowe osiąga wartości rzędu 3 do 6. Niższa sprawność maszyn absorpcyjnych nie stanowi jednak wady, ponieważ wykorzystują one bezpłatną energię odpadową zamiast drogiego prądu z sieci.

Praktyka inżynieryjna pokazuje, że opisywana technologia doskonale sprawdza się chociażby w branży spożywczej. W nowoczesnych mleczarniach ciepło odzyskane z procesów pasteryzacji napędza układ chłodzący surowe mleko, co radykalnie obniża całkowite zużycie prądu. Kolejnym obszarem zastosowań są duże obiekty komercyjne wyposażone w jednostki mikrokogeneracji. Gorące spaliny stają się tam doskonałym paliwem dla instalacji klimatyzacyjnych. Projektowaniem i integracją tak złożonych układów zajmują się eksperci HVAC. Firma Art-Klima Bieńkowski Sroczyński posiada ponad dwudziestoletnie doświadczenie w obsłudze inwestycji komercyjnych. Wykorzystując gazowe pompy ciepła, systemy klimatyzacji VRF oraz moduły odzysku energii, instalatorzy precyzyjnie dostosowują poszczególne urządzenia do profilu pracy całego obiektu. Takie podejście ułatwia realizację niezawodnych systemów hybrydowych.

Podsumowanie bilansu energetycznego instalacji chłodniczej

Decyzja o wdrożeniu chłodzenia zasilanego ciepłem zrzutowym musi opierać się na wnikliwych pomiarach i rzetelnym audycie energetycznym. Podstawowym warunkiem sukcesu jest upewnienie się, że dostępna energia odpadowa w pełni pokryje zapotrzebowanie jednostki napędowej. Uruchamianie generatora przy pomocy konwencjonalnych kotłów gazowych mija się z głównym założeniem omawianej technologii. Należy ściśle dopasować moc chłodniczą urządzenia do potwierdzonego zapotrzebowania obiektu.

Rozwiązania bazujące na bromku litu narzucają również rygorystyczne wymagania dotyczące bieżącej obsługi technicznej. Przestrzeganie reżimu serwisowego i regularna kontrola stężenia cieczy roboczej zapobiega krystalizacji soli oraz skutecznie chroni wewnętrzne wymienniki przed korozją. Analiza czasu pracy źródła napędowego w zestawieniu ze szczytami zapotrzebowania termicznego pozwala oszacować realny zwrot z nakładów. W ten sposób inwestor zyskuje stabilny układ wody lodowej, stając się niezależnym od nagłych wahań na rynku energii elektrycznej.
